こんばんは、ナビ太郎です 今日はMH34S MH44S ワゴンRスティングレー ナビゲー
ション取り付け時のオーディオパネル取り外し方 ステアリングスイッチ情報 車速信
号情報をやって行こうと思います。
スモールの青いキリットした雰囲気がかっこいいワゴンRスティングレー 夜は目立ち
ますね では作業して行きますよろしくお願いします。
簡単に外れそうなオーディオパネルですが SUZUKI車がよくやっている隠しネジがあ
ります 内張りはずしなど つこんで外れない外れないなんて強引にコジてしまうと傷
だらけになってしまうので注意が必要です。

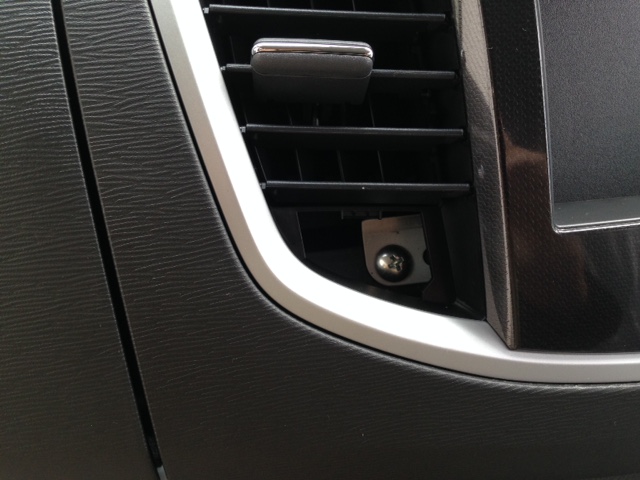

隠しネジはずばりエアコンの吹き出し口の一番下の羽をくいっと上に少しずらすと 羽
の小さいパネル外れ、その奥にあります。 注（左右あります）
はい 見えましたね この＋ネジ 左右はずせばいつもの エーモン工業 内張りはがし1423 DX 1個で傷を付けない様にすこしずつ手間に外してください。
SUZUKI車オーディオパネル結構硬いので 夏など暑い時期なら問題ないのですが 冬
の寒い気温の時期などは ヒーターなどで十分暖めてから作業してもらえると 多少取
り外しやすくなります。
オーディオパネルを手前に引く時 ステーの鉄部分でダシュボードなど傷を付けない様
に注意してください。

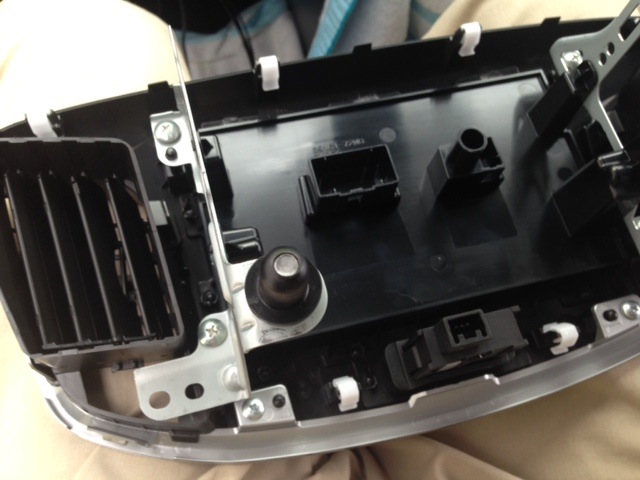

これがオーディオパネルの裏からの画像です クリップの位置など参考までに

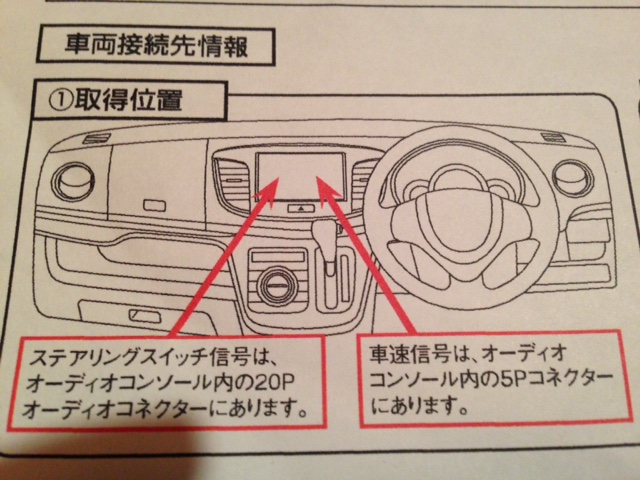

車速情報

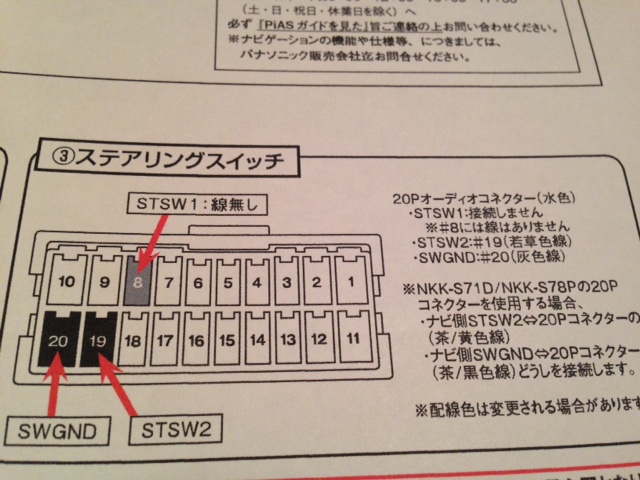

ステアリングスイッチ情報 STSW1は接続不要 CA-LHE020D Panasonic パナソニック ホンダ/スズキ車用 20P電源ハーネスを使用すると ステアリングスイッチ接続端子が出ているので大変助かります。
すこしでも価格をおさえて自分で車両側に割り込ませたい方はエーモン車種別配線キットホンダ・スズキ車用【ゆうパケット300円】2207でお願いします。

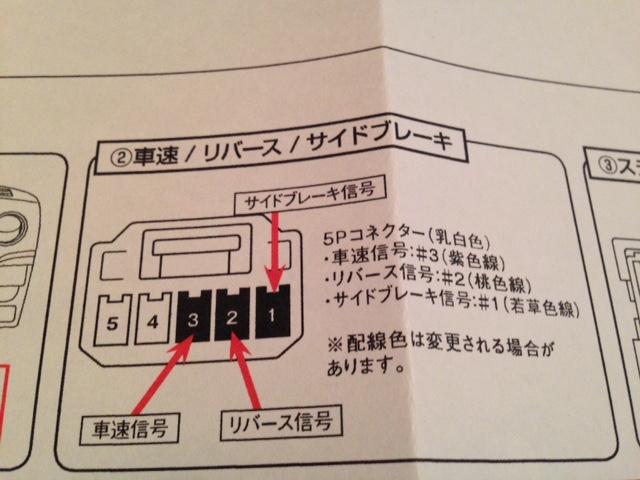

車速は5ピンの真ん中 半田接続してある紫線ですね うす緑線の向かって左どなりの
ピンク線がリバース（バック信号）です。
半田接続する場合ガス式半田ごてキット （EA304ZB）がおすすめ
注意 紫線に接続しているピンク線はナビゲーションからの線です。

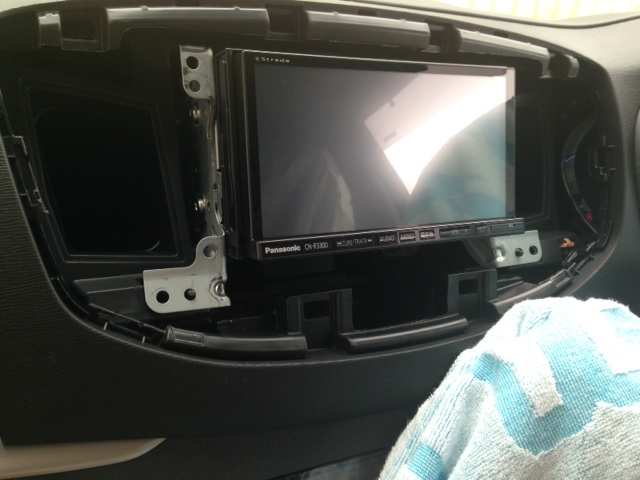

オーディオパネルにナビゲーションを取り付けてから取り付けるのもいいですが、画像
の様に先にオーディオとステーを入れると大変入れやすいです、がっちり固定したい方
はオーディオパネルにナビゲーションを取り付けてから取り付ける方法でお願いします。
|
|
次回は レーザーレーダーのカバーの取り外し方をやって行きたいと思います。最後まで読んでい
ただいてありがとうございました。
|
|
