ドライブレコーダー取り付け シガーソケット加工 裏電源 ハスラー
前回ハスラーのパネル外し方を書いた続きで 今回は
ただ普通にシガーソケット（アクセサリーソケット）に挿しての取り付け
ではなく、すこし加工してオーディオ裏から電源取って付けます。
シガーソケット周りもすっきりして 配線なども隠れるのでおすすめの取り付け方法
今回使用するドライブレコーダーは【送料無料】 ケンウッド ドライブレコーダー DRV-320
注意！！今回の取り付け方法では 停車中の監視は長時間出来ないので、長時間監視モードが必要な方は必ず専用コードの●ケンウッド CA-DR150 ドライブレコーダー用 車載電源ケーブル 【DRV-320/DRV-325/DRV-610 対応】 ●でお願い致します。
今回はバッテリーに負担をかけたくないので、アクセサリー接続をします。
アクセサリー接続でも内蔵バッテリーが、あるのでコンビニなどの短時間の駐車時の当
て逃げなどには最大25分有効 夜間自宅車庫などである程度安心出来る環境の場合はこ
の接続でやれば価格はおさえられますね。
専用コードで常時電源を取れば最大48時間監視できるので心配な方は専用コードで
お願いします、専用コードでも取り付け自体は常時電源接続が増えるだけなので取り付
けは簡単です。
まず助手席のピラーから外します ゴムのウェザーストリップを
画像の様に 手前に引いて外します。
ウェザーストリップがある程度外れたら 次は【エーモン AMON】内張りはがしDX【1423】
でクリップを浮かせて取ります。クリップが外れたら全体的に上に引っ張る様に抜いてください。

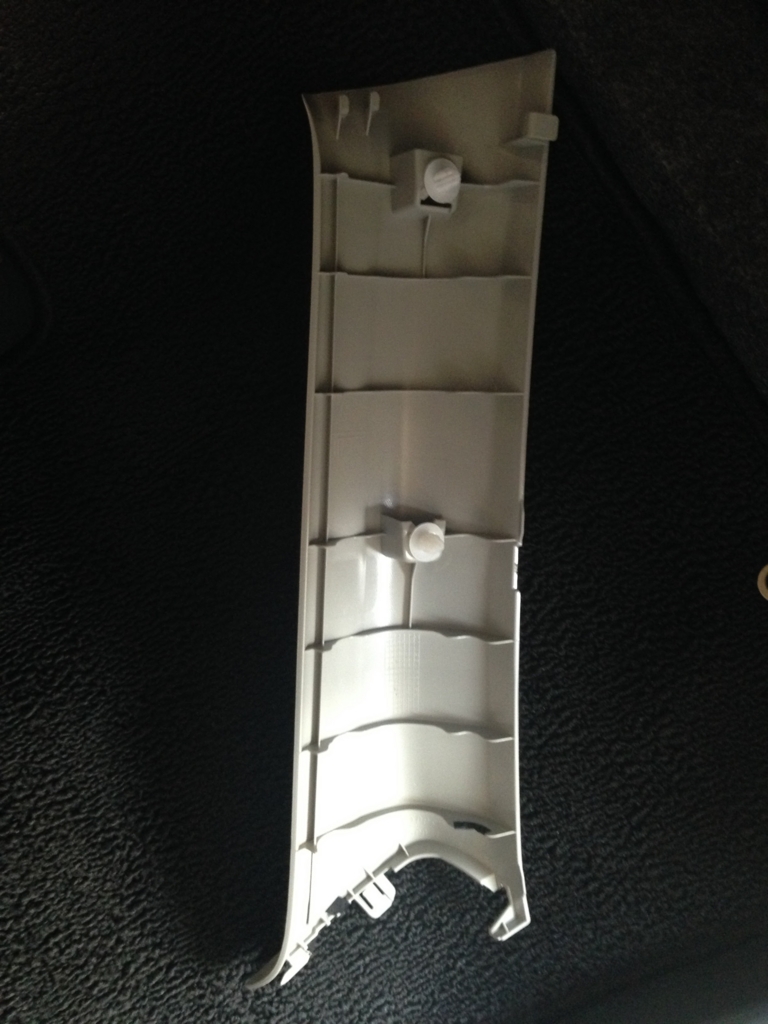

これが裏から見た画像です、この位置にクリップがあるので
確認をして外してください。

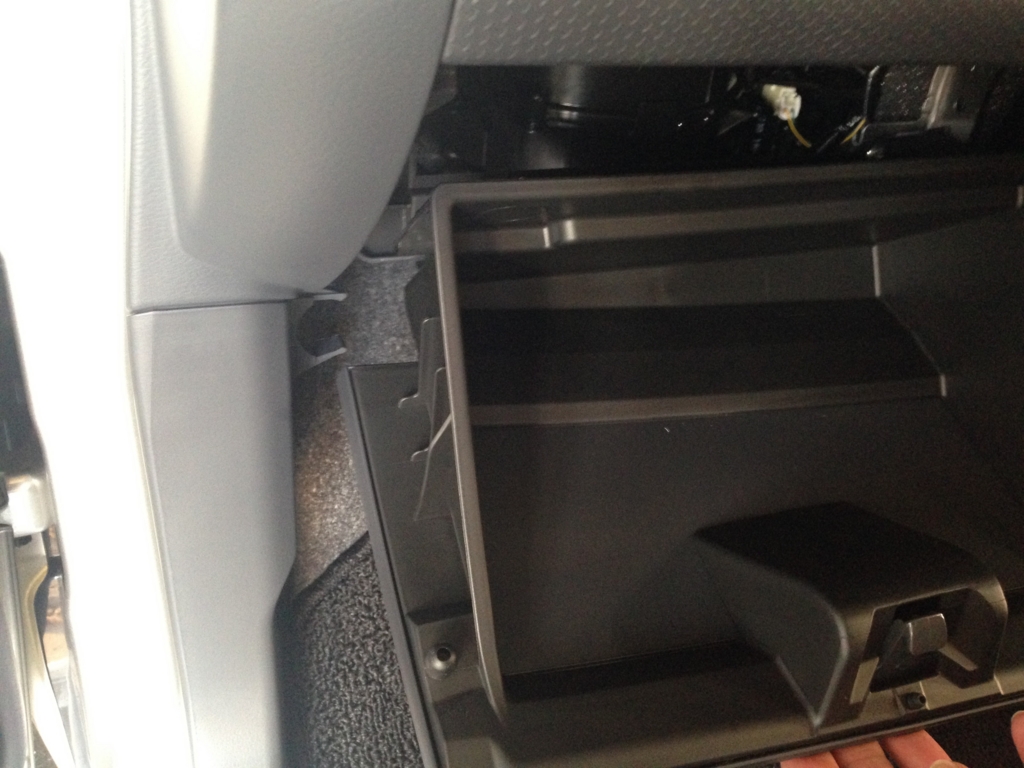

あとはグローブボックスを 外します サイドの爪を内側に押すと
グローブボックスが下の向くので下に向いた状態で外します。
すこいコツがいりますが、構造を理解したらわかりやすいです。

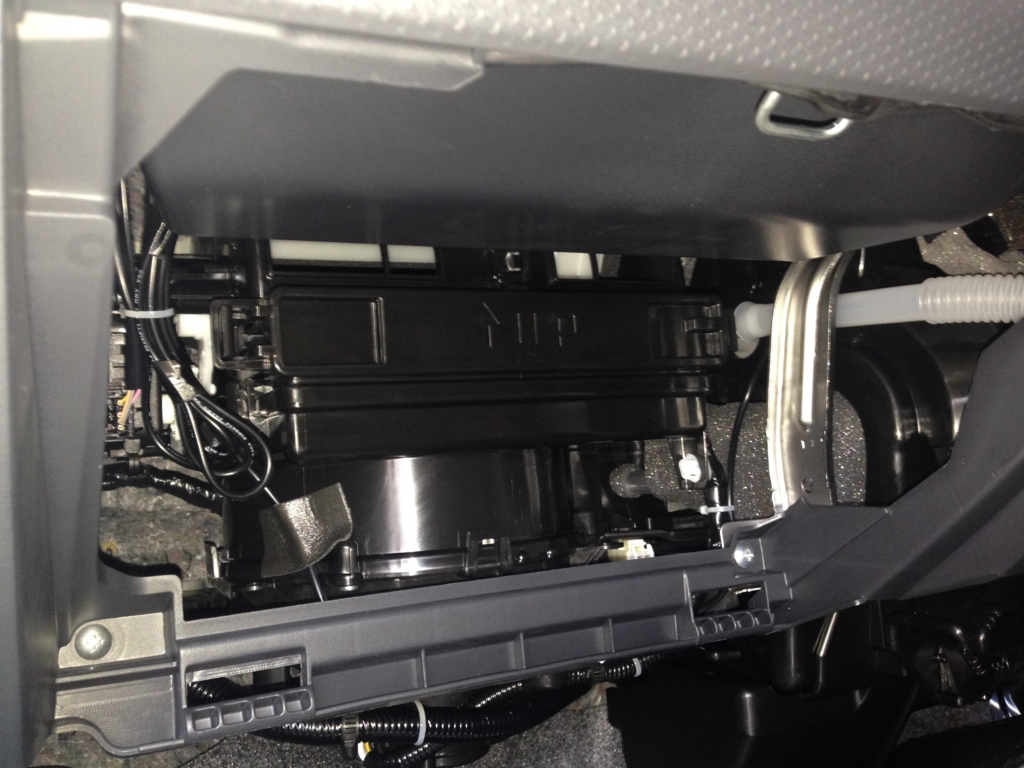

グローブボックス横側の画像です

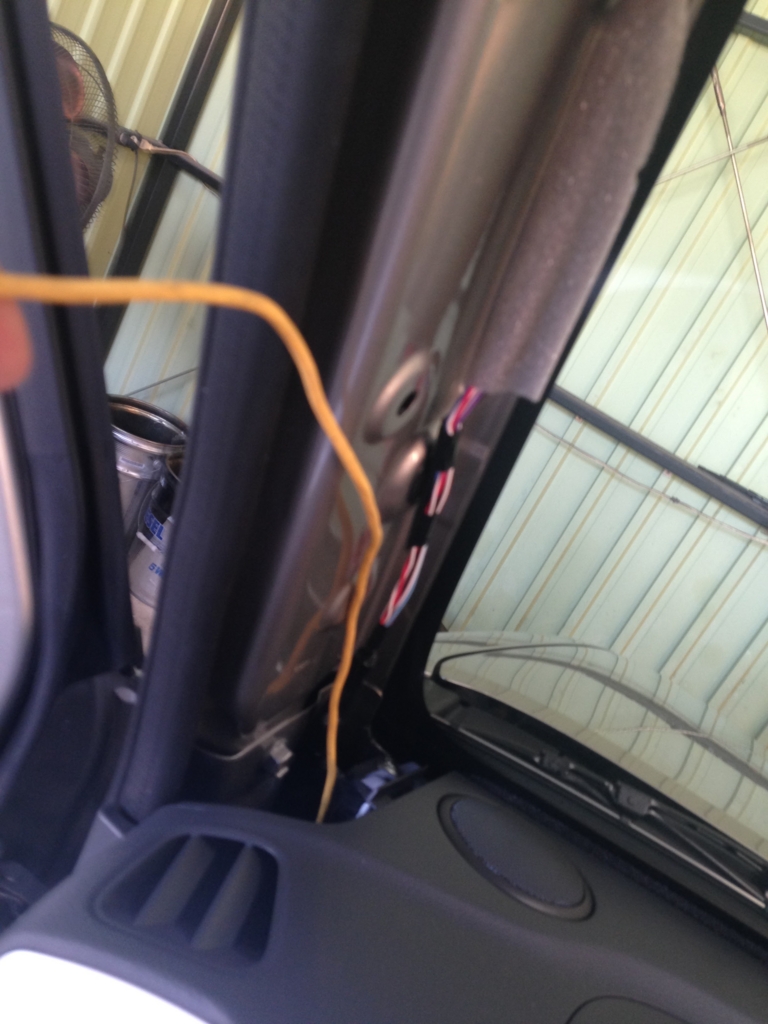

次は特殊工具を使いドライブレコーダーの配線をグローブボックスから
ピラー側にもって行きます。
1161【税込】 エーモン工業 配線ガイド [1161エモン]【返品種別A】【RCP】を利用す
ると通しやすいですよ

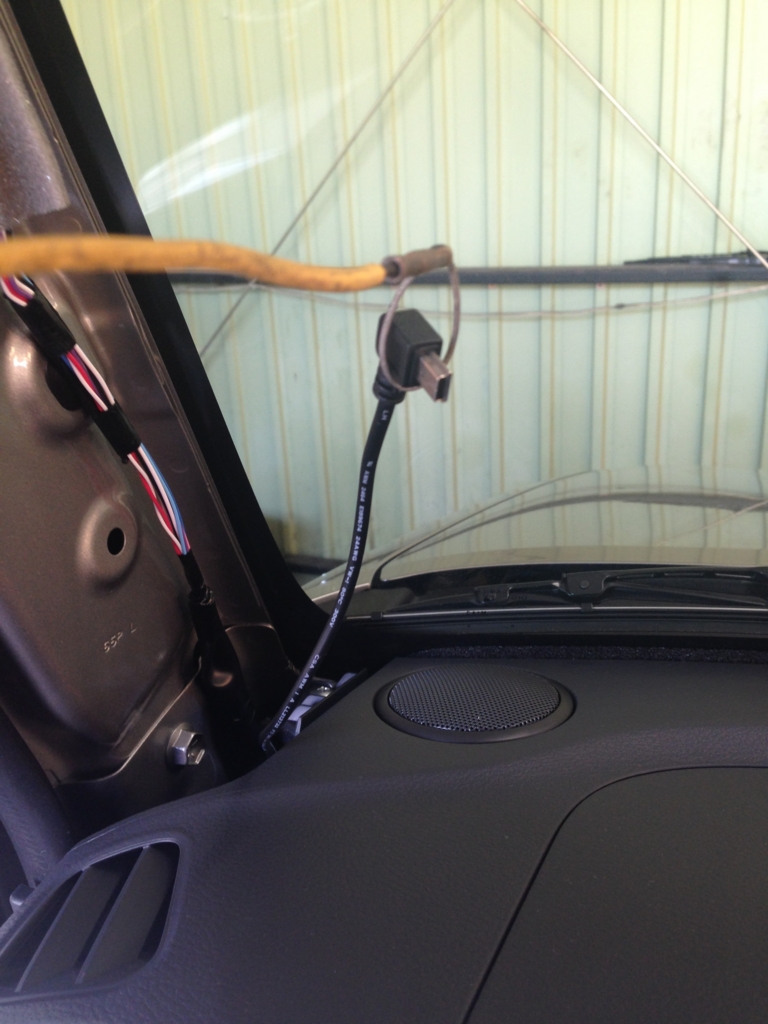

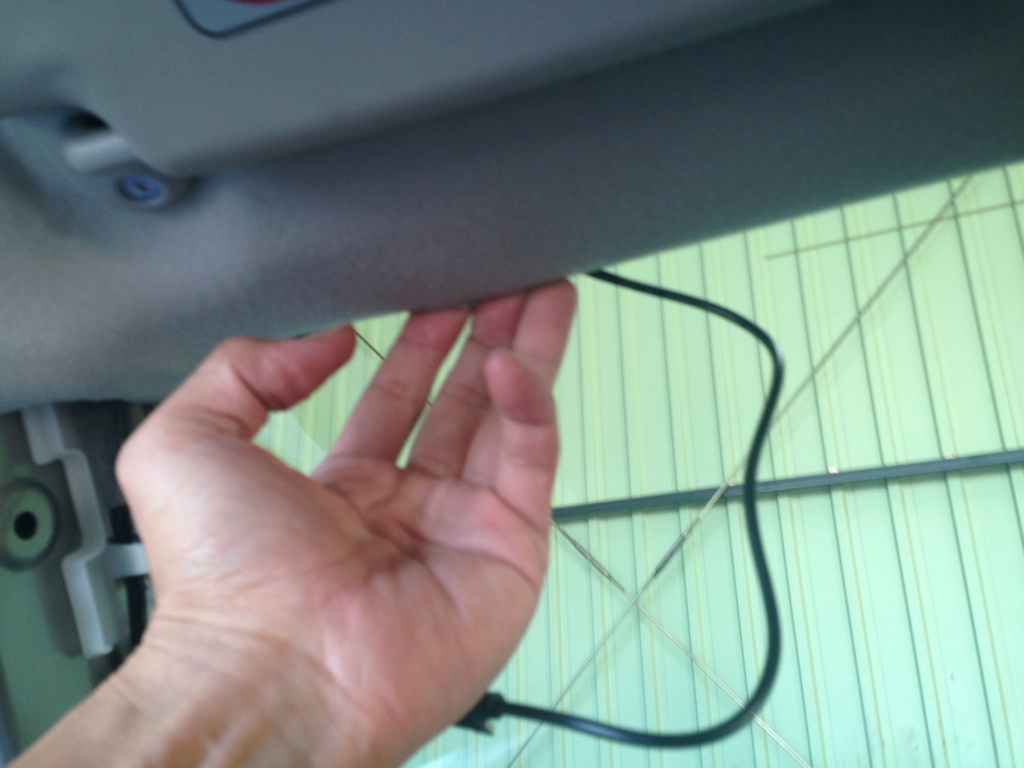

配線がきたら 天井の隙間に入れていきます。
位置が決まったらタイラップで固定してください。

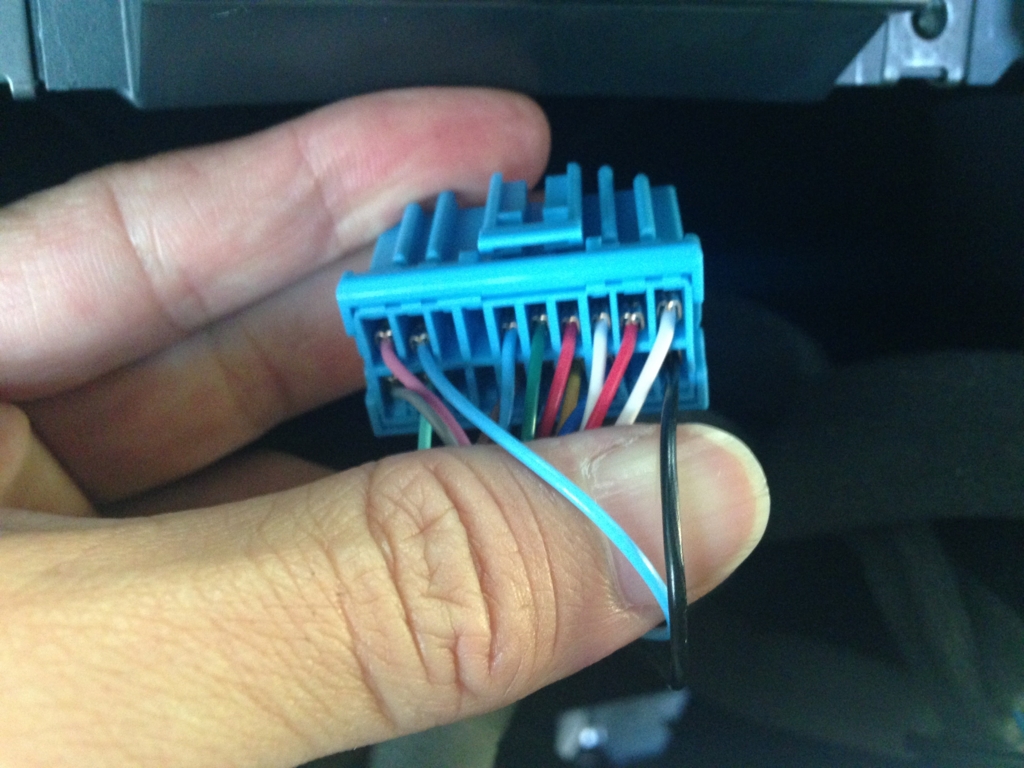

オーディオカプラーはスズキ20P ACC(アクセサリー電源）は、
画像手前上段左から2番目、アースは下段の右1つ目
注意！！今回の取り付け方法では、停車中の長時間監視は出来ないので長時間監視モードが必要な方は、必ずケンウッド純正コードでお願い致します。
そこへエーモン工業 E329 線付ソケット(メス)、を付けます
この様に接続の時goot ガス式半田こて(ガス無) GP-101Sが使いやすいですね

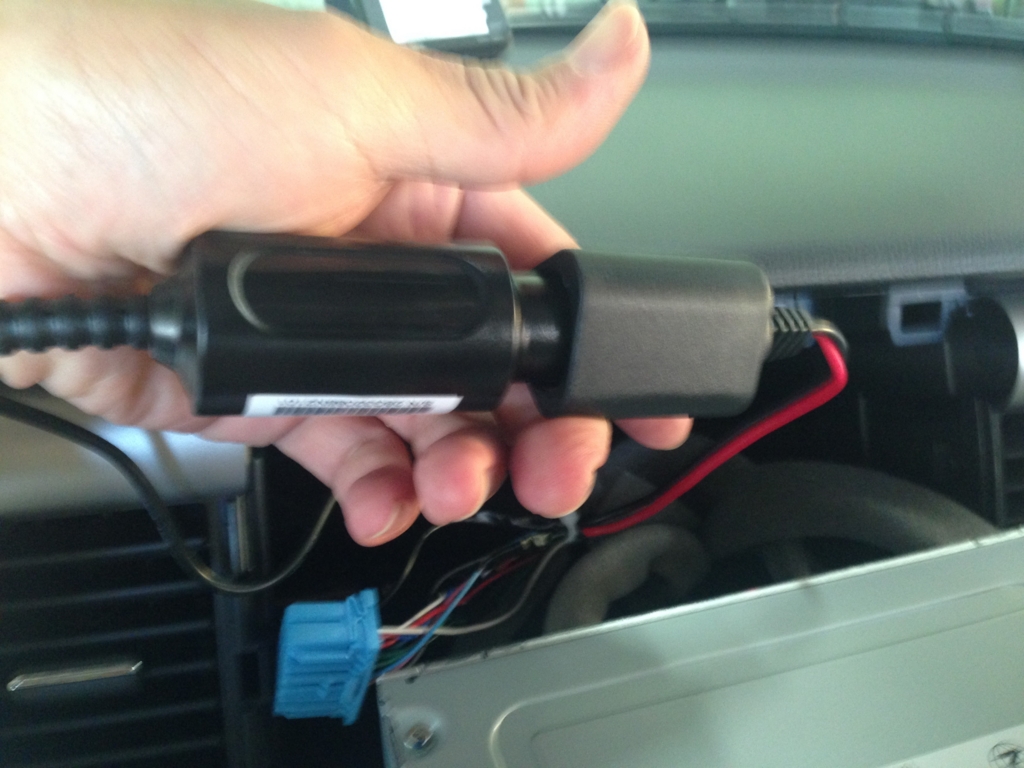

あとはナビのソケットオスを エーモン工業 E329 線付ソケット(メス)挿してください。

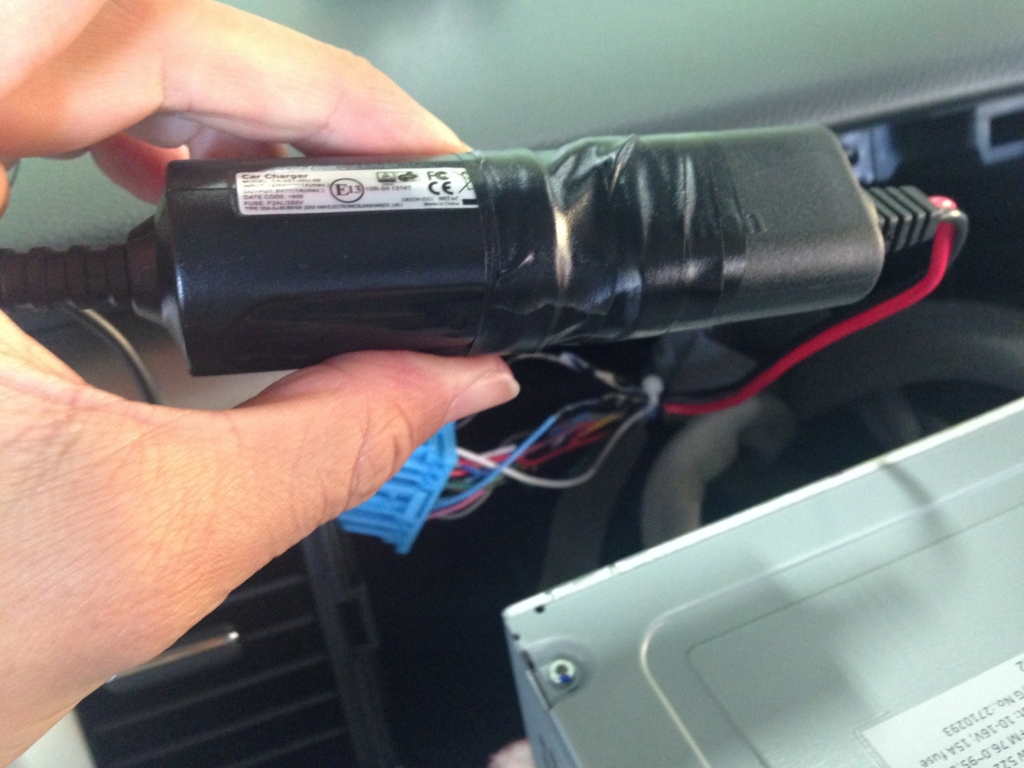

抜けないようにビニールテープを巻きつけて
あまった配線は画像の様に タイラップで固定します。

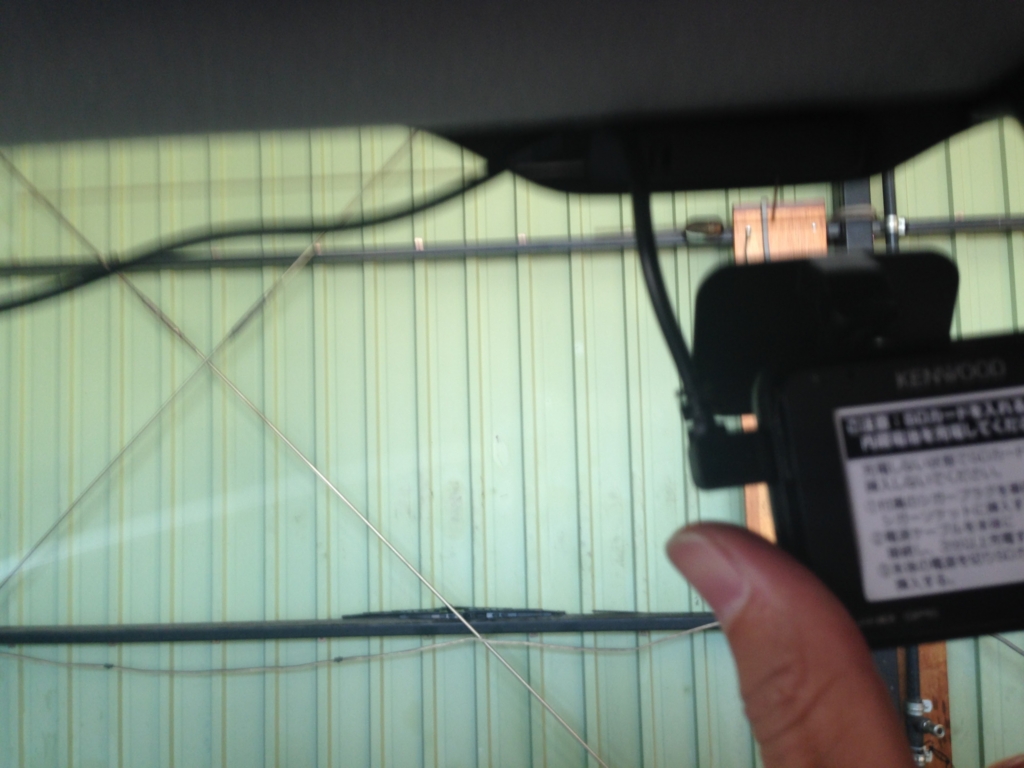

本体をガラスに貼る際 注意してほしのが 開口部の上縁から20％以内と
決まりがあるのでそこをよく確認してほしのと、必ず両面テープを暖めてから
貼ってください（外れ防止）
|
|
こんな感じです
|
|
