こんばんは、ナビ太郎です。
今回はオーリスのインパネの取り外し方、純正バックカメラ変換、
ステアリングスイッチ情報をやって行きたいと思います。
よろしくお願いします。
オーリス ZRE186 NZE184 NRE185
オーディオパネル取り外し、問題なく取り外せそうですが、
1つ注意してほしいポイントがオートマのシフトノブの横のパネルから取り外して
ください。
オーディオパネルの左下の一部分が、このパネルに被さっている為、先に
取り外しておく必要があります。
まず、運転席左下の 小さなパネルを 運転席方面に引くと取れます
画像のパネルですね、取り外しは硬くもないので、オートマのシフトの逆側に、
引くと外れます。
画像真ん中の部分が先ほどのパネルの被さっているので、先の外す必要があります。

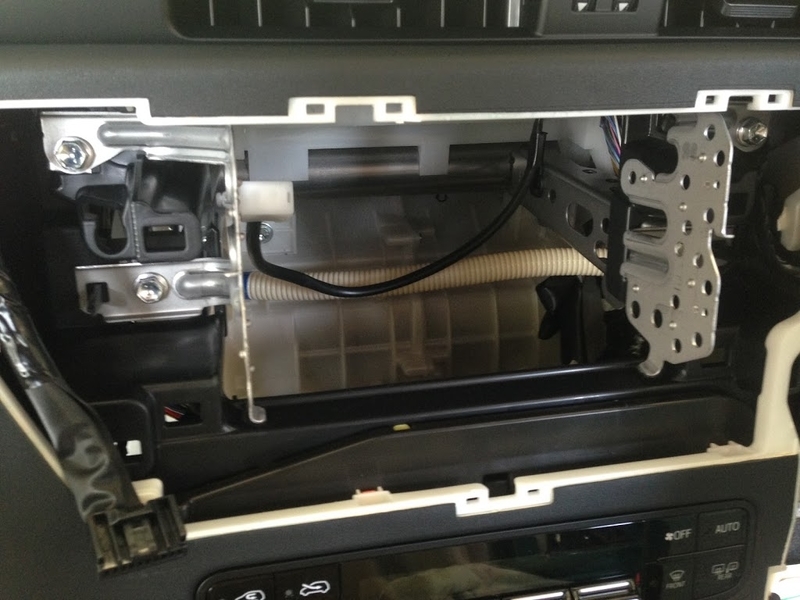

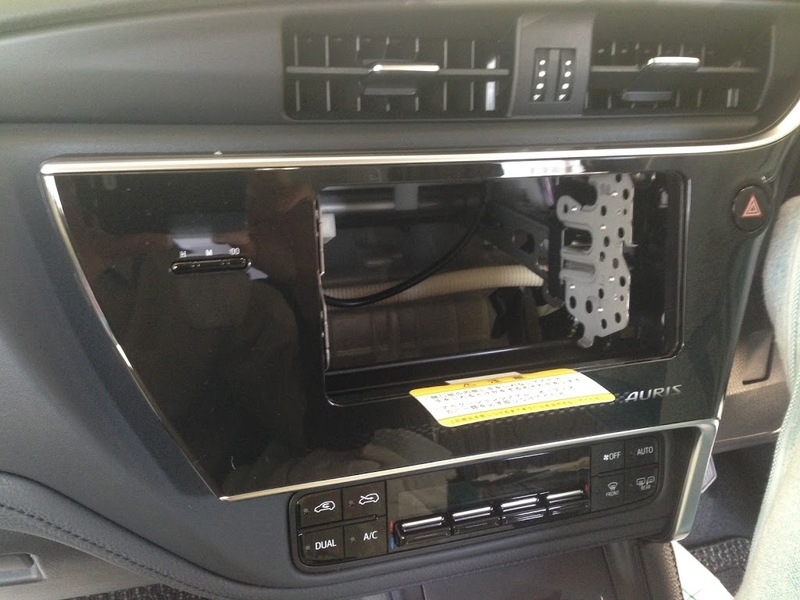

あとは、パネル自体は 手前に引くだけで外れますが 右上の部分が硬く
取れにくいので、ここは エーモン 1423 内張りはがしDXを使って、傷を付けないように、手前に
少しずつ引きます。
2本ぐらいあると作業がはかどりますね。
ナビ太郎は短い物とサイズが大きい物と通常サイズで
インパネなど取り外しています。
このような感じでお願いします

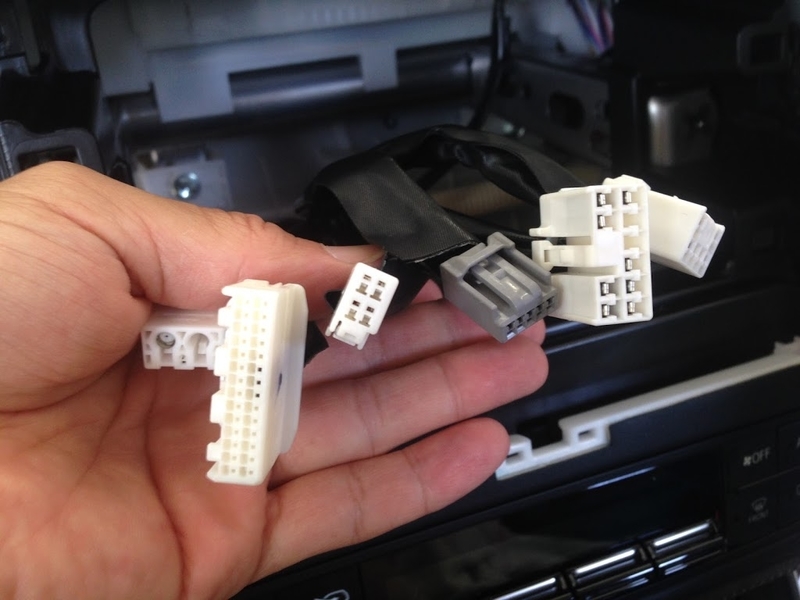

向かって、左からラジオアンテナ、ステアリング、純正バックカメラ、（車速、リバース、パーキング、）オーディオ20P 6P
一番左のラジオアンテナは変換が必要です。

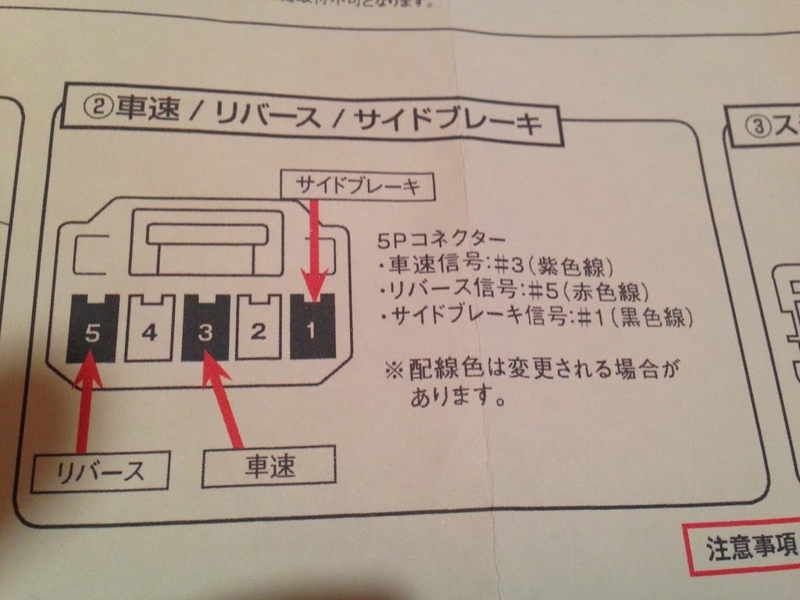

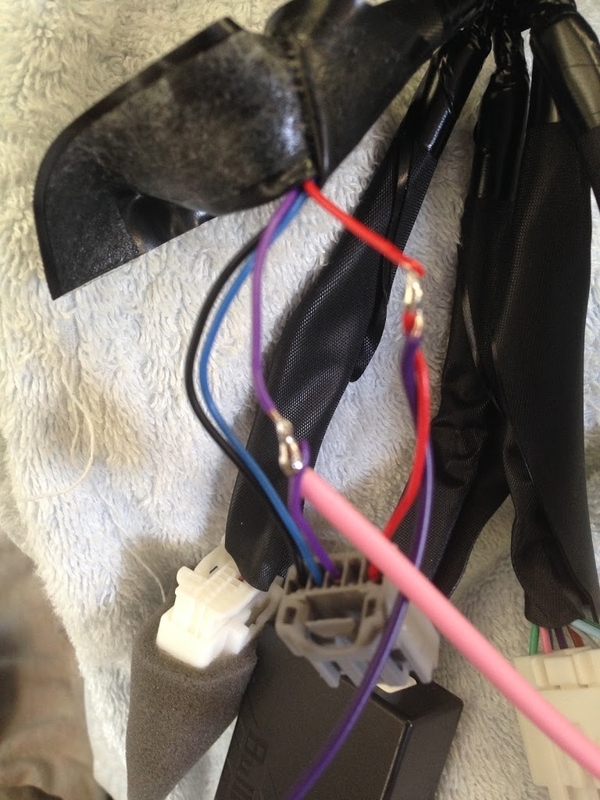

車速は5ピンの真ん中
向かって右が バック信号
定番中の定番！！
純正カメラを活かしたい方は AV-C01 BULLCON

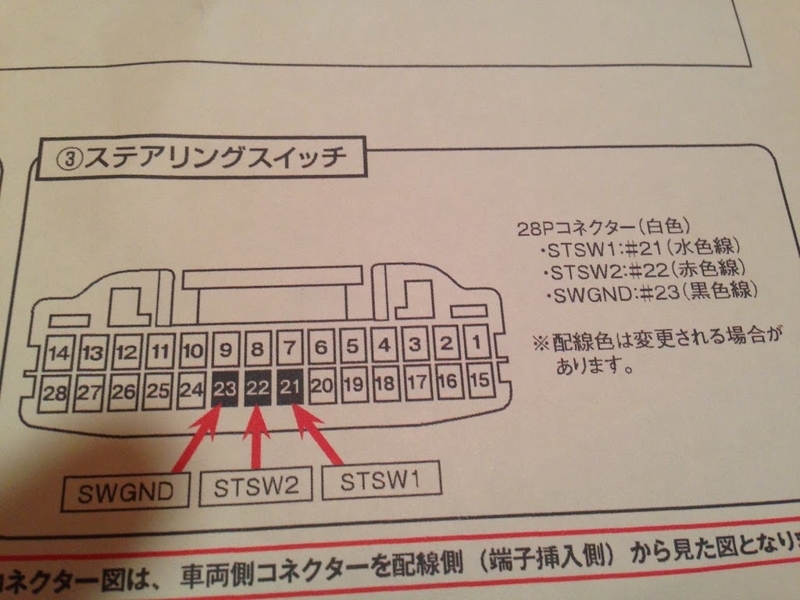

ステアリングハーネス トヨタ 20ｐ ＣＡ－ＬＴ０２０Ｄ
純正ステアリングスイッチの配線の取り出しに、
あると便利ですね。
|
|
