VOXY ZRR85 ヴォクシー 、ノア 車速信号 ステアリングスイッチ バックカメラ
VOXY ノア 続いて スピードセンサー 純正ステアリング、バックカメラ配線
パネルを外すと左奥に、ナビ取り付けに必要なカプラーがあります。

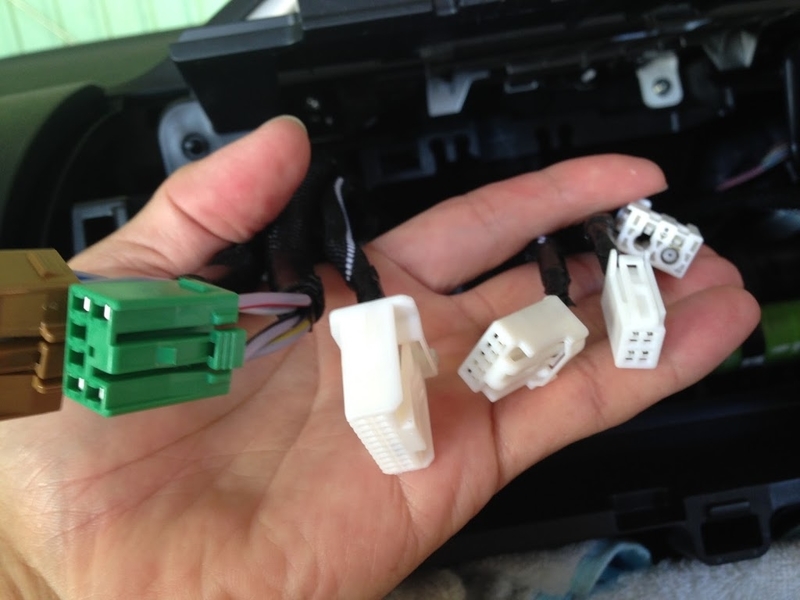

この奥のカプラー
左から、オーディオカプラー20P6P、ステアリング、(車速、リバース)、バックカメラ、ラジオアンテナです
ラジオアンテナは変換が必要です。
これが、ステアリングのカプラー
向かって、右の青線はSW2、 真ん中緑はSW1、 左白はGNDです。
下の画像は参考までに、配線色はちがいます

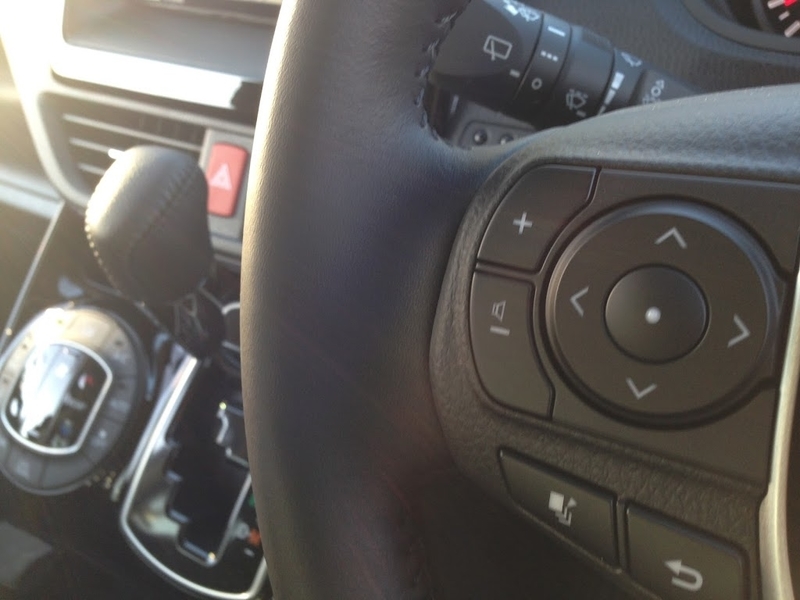

社外ナビ、ステアリングスイッチは 音量の上げ下げのみ
これが純正バックカメラのカプラー このカプラーを下の画像ブルコンを使って
変換します。
バックカメラのカプラーをRCAに変換します。
これが 車速信号のカプラー
車速は5ピンの真ん中
向かって右の赤線が バック信号っです。

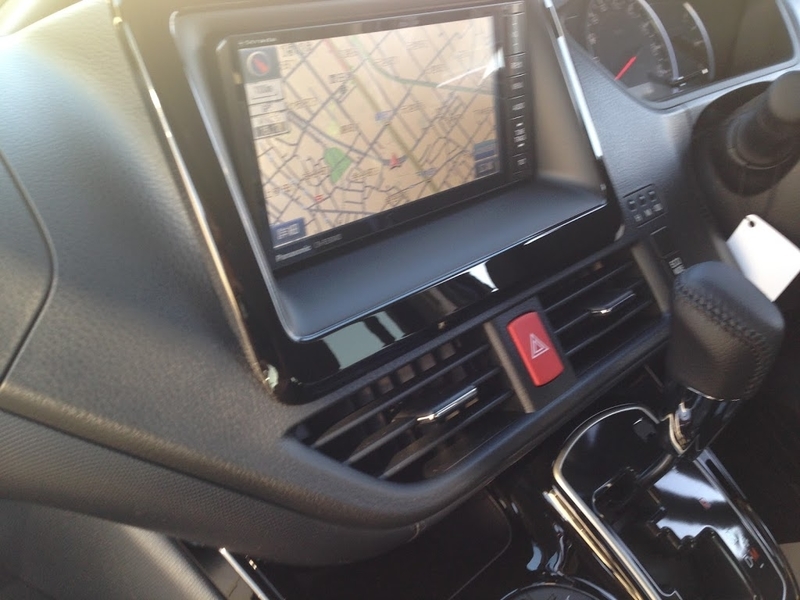

完成です、
|
お疲れ様です。
|
